De los enlaces anteriores, el que más se acerca al propósito de mi proyecto es Collin’s Lab: Infrared heart sensor.
MATERIALES:
 |
| Arduino |
 |
| 2 Resistencias una 270 y otra de 10. |
 |
| 2 LED infrarojos uno receptor, el otro emisor. |
 |
| Baquelita |
 |
| Cables |
 |
| Protoboard |
 |
| Cautín y soldadura |
CONSTRUYENDO...
ESQUEMA
FOTOS PROCESO
Siguiendo el esquema
Se separa los LED con cinta aislante para que no tengan contacto.
PROGRAMANDO ARDUINO
PARA VISUALIZAR...
Se utiliza Processing. (la programación fue encontrada en la red)
Programación.
/* Processing code for this example
// Graphing sketch
// This program takes ASCII-encoded strings
// from the serial port at 9600 baud and graphs them. It expects values in the
// range 0 to 1023, followed by a newline, or newline and carriage return
// Created 20 Apr 2005
// Updated 18 Jan 2008
// by Tom Igoe
// This example code is in the public domain.
*/
import processing.serial.*;
Serial myPort; // The serial port
int xPos = 1; // horizontal position of the graph
void setup () {
// set the window size:
size(400, 300);
// List all the available serial ports
println(Serial.list());
// I know that the first port in the serial list on my mac
// is always my Arduino, so I open Serial.list()[0].
// Open whatever port is the one you're using.
myPort = new Serial(this, Serial.list()[0], 9600);
// don't generate a serialEvent() unless you get a newline character:
myPort.bufferUntil('\n');
// set inital background:
background(0);
}
void draw () {
// everything happens in the serialEvent()
}
void serialEvent (Serial myPort) {
// get the ASCII string:
String inString = myPort.readStringUntil('\n');
if (inString != null) {
// trim off any whitespace:
inString = trim(inString);
// convert to an int and map to the screen height:
float inByte = float(inString);
inByte = map(inByte, 0, 1023, 0, height);
// draw the line:
stroke(127,34,255);
line(xPos, height, xPos, height - inByte);
// at the edge of the screen, go back to the beginning:
if (xPos >= width) {
xPos = 0;
background(0);
}
else {
// increment the horizontal position:
xPos++;
}
}
}
COMPROBANDO
Revise si funcionaba, pero el LED infrarojo receptor es muy sencible así que decidí armar una caja para disminuir la cantidad de luz y hacer un orificio por donde el dedo ingresará y probar de nuevo.
PASANDO EL ESQUEMA A LA BAQUELITA
Después de combrobarlo, se pasa a una baquelita para que sea mucho más comoda la utilización del codificador y pensar en la presentación del proyecto, es decir, el montaje.
Para esto necesitamos los mismos materiales. LED infrarojo receptor y LED infrarojo emisor, resistencias 270 y 10, cables.
Ahora compruebo si los LED infrarrojos emisores funcionan.
SIGUIENTE PASO
Intentar con LED infrarojo emisor redondo y correr la programación.
Ahora toca idear una manera para hacer el montaje en baquelita y dentro de la pelota con la que se hará el montaje final y que funcione!!!
PROGRAMANDO ARDUINO
int val;
void setup() {
//no es necesario declarar el pin analogo de entrada
Serial.begin(9600);
//velocidad con la cual va a estar leyendo datos de la fotocelda
pinMode(13, OUTPUT);
}
void loop() {
int val = analogRead(1);
//retorna el valor entre 0 y 1023 de la entrada del pin#
Serial.println(val);
// delay(1000);
//para poder leer los datos en la pantalla
if
(val >= 200) {
digitalWrite (13, HIGH);
}
else
digitalWrite (13, LOW);
}
void setup() {
//no es necesario declarar el pin analogo de entrada
Serial.begin(9600);
//velocidad con la cual va a estar leyendo datos de la fotocelda
pinMode(13, OUTPUT);
}
void loop() {
int val = analogRead(1);
//retorna el valor entre 0 y 1023 de la entrada del pin#
Serial.println(val);
// delay(1000);
//para poder leer los datos en la pantalla
if
(val >= 200) {
digitalWrite (13, HIGH);
}
else
digitalWrite (13, LOW);
}
PARA VISUALIZAR...
Se utiliza Processing. (la programación fue encontrada en la red)
Programación.
/* Processing code for this example
// Graphing sketch
// This program takes ASCII-encoded strings
// from the serial port at 9600 baud and graphs them. It expects values in the
// range 0 to 1023, followed by a newline, or newline and carriage return
// Created 20 Apr 2005
// Updated 18 Jan 2008
// by Tom Igoe
// This example code is in the public domain.
*/
import processing.serial.*;
Serial myPort; // The serial port
int xPos = 1; // horizontal position of the graph
void setup () {
// set the window size:
size(400, 300);
// List all the available serial ports
println(Serial.list());
// I know that the first port in the serial list on my mac
// is always my Arduino, so I open Serial.list()[0].
// Open whatever port is the one you're using.
myPort = new Serial(this, Serial.list()[0], 9600);
// don't generate a serialEvent() unless you get a newline character:
myPort.bufferUntil('\n');
// set inital background:
background(0);
}
void draw () {
// everything happens in the serialEvent()
}
void serialEvent (Serial myPort) {
// get the ASCII string:
String inString = myPort.readStringUntil('\n');
if (inString != null) {
// trim off any whitespace:
inString = trim(inString);
// convert to an int and map to the screen height:
float inByte = float(inString);
inByte = map(inByte, 0, 1023, 0, height);
// draw the line:
stroke(127,34,255);
line(xPos, height, xPos, height - inByte);
// at the edge of the screen, go back to the beginning:
if (xPos >= width) {
xPos = 0;
background(0);
}
else {
// increment the horizontal position:
xPos++;
}
}
}
COMPROBANDO
Revise si funcionaba, pero el LED infrarojo receptor es muy sencible así que decidí armar una caja para disminuir la cantidad de luz y hacer un orificio por donde el dedo ingresará y probar de nuevo.
PASANDO EL ESQUEMA A LA BAQUELITA
Después de combrobarlo, se pasa a una baquelita para que sea mucho más comoda la utilización del codificador y pensar en la presentación del proyecto, es decir, el montaje.
Para esto necesitamos los mismos materiales. LED infrarojo receptor y LED infrarojo emisor, resistencias 270 y 10, cables.
MONTAJE PARA LA PRESENTACIÓN FINAL
 |
| Pelota de carita feliz |
 |
| Abrirla por la mitad |
 |
| Montar dentro la baquelita |
 |
| Así se ve. |
 |
| Hacer un orificio donde quedan los LED para ahí poner el dedo. |
 |
| Separar con cinta aislante los LEDs para que no hagan contacto los puntos de soldadura. |
 |
| Probar si funciona.
Como parte del proceso está el error y no tarda en aparecer.
En processing al correr la programación en la visualización no aprece ningún cambio, talvés ahora
el inconveniente es ausencia total de luz.
  |
TRATANDO DE SOLUCIONAR
Ahora compruebo si los LED infrarrojos emisores funcionan.
 |
Para verificar LED Infrarojo emisor es muy fácil con una cámara, cuando este esté funcionando, se le enfoca y se ve la luz, como en esta foto.
Cambio LED infrarojo emisor (cuadrado) a LED Infrarojo emisor redondo y cambio resistencias con la finalidad que este produzca más luz.
|
 |
| LED infrarojo emisor redondo. |
 |
| Probando LED infrarojo receptor redondo. |
Intentar con LED infrarojo emisor redondo y correr la programación.
 |
| Esta es la manera más efectiva de aprovechar la intesidad de la luz emitida por el LED |
 |

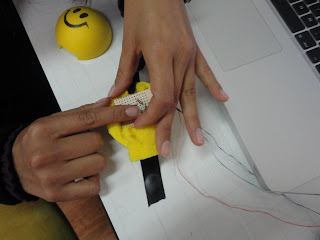

| Al ubicar el LED infrarojo Emisor frente a la uña y por el lado de la yema del dedo el LED infrarojo Receptor moviendo un poco funciona. |
 |
| Corriendo la programación. |
 |
| Funciona, pero dejando el dedo en un punto específico. |
Ahora toca idear una manera para hacer el montaje en baquelita y dentro de la pelota con la que se hará el montaje final y que funcione!!!
